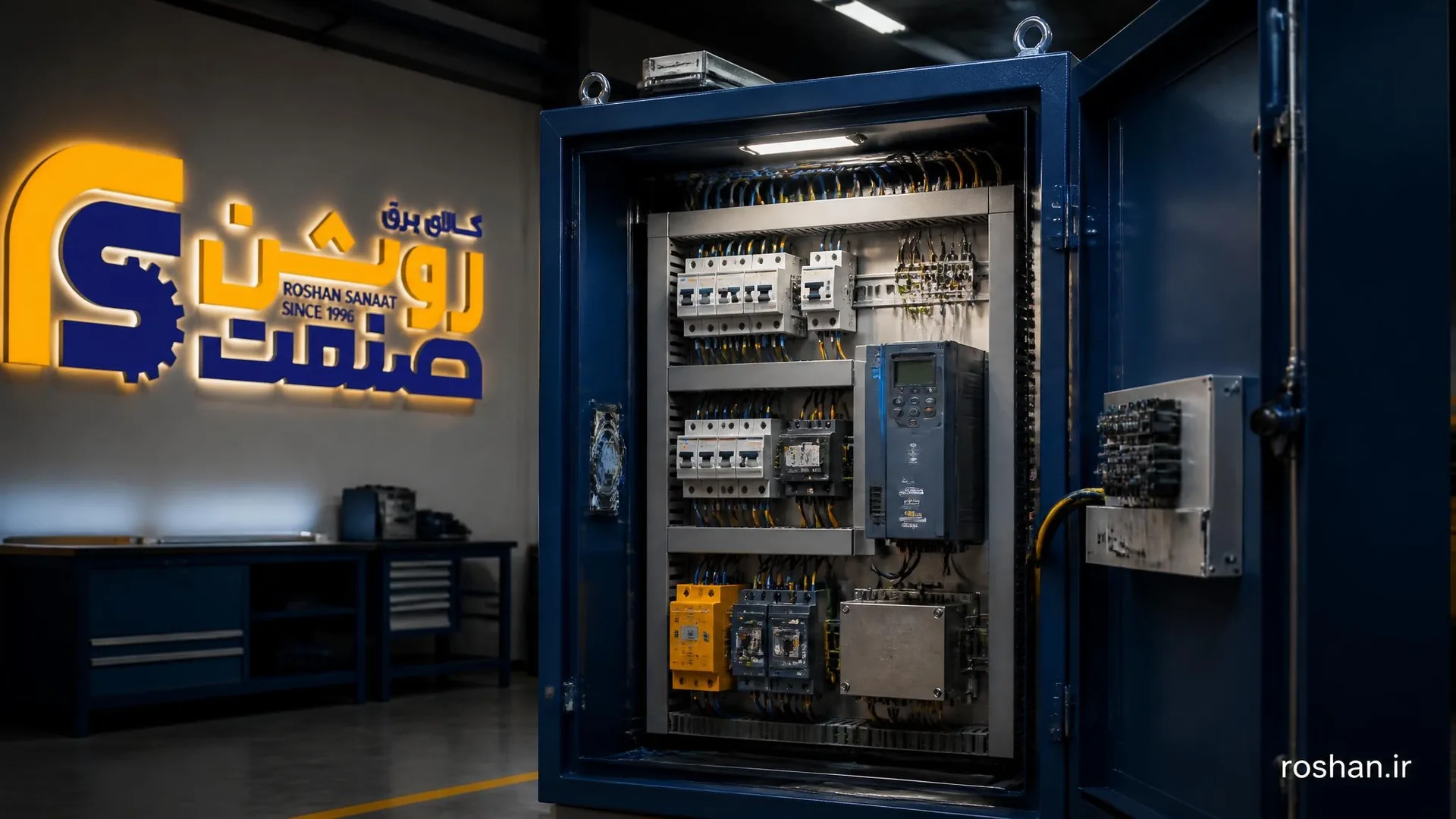

معرفی تابلو برق آسانسور و جایگاه آن در سیستم سقفی و موتورخانه
تابلو برق آسانسور از اجزای حیاتی یک سامانه حمل و نقل عمودی است که وظیفه تأمین و مدیریت انرژی، فرمان دهی و کنترل ایمنی را بین کابین، موتورخانه و طبقات بر عهده دارد. این تابلوها معمولاً در موتورخانه یا نزدیکی کادر کنترلی نصب میشوند و با بهرهگیری از مدارات حفاظتی، کنترل حرکت، سرعت و ترمزها را مدیریت میکنند. کیفیت قطعات به کار رفته در تابلو برق تأثیر مستقیمی بر طول عمر و پایداری عملکرد آسانسور دارد و رعایت استانداردهای ملی و محلی از الزامات اصلی طراحی و نصب است.
تابلو فرمان آسانسور در کنار تابلو برق: تفاوت و وظایف
تابلو فرمان آسانسور به طور ویژه مسئول هدایت حرکت و سرعت موتور، کنترل ترمزها، درب کابین و موقعیت کلی کابین است. این تابلو وضعیت کابین را به طور مداوم تشخیص میدهد، درخواستهای از کابین و طبقات را پردازش میکند و فرمانهای لازم را صادر میکند. در برخی طراحیها، تابلو فرمان درایو دار با استفاده از درایو (اینورتر) حرکت را با نرمافزاری و گشتاور مناسب مدیریت میکند تا حرکت نرمتر و دقیقتری ایجاد شود.
انواع تابلو فرمان آسانسور
- تابلو فرمان دو سرعته – در این نوع تابلو از موتورهای با دو سیمپیچ استفاده میشود تا بتوان با دو سرعت متفاوت راهاندازی کرد. راهاندازی مستقیم انرژی باعث جریان راهاندازی بالا و تنشهای مکانیکی میشود و نسبت به راهاندازی غیرمستقیم با اینورتر طول عمر نیروگاهی کاهش مییابد. تغییر سرعت در مقصد به طور قابل ملاحظهای محسوس است و ممکن است تکانهای بیشتری ایجاد کند.
- تابلو فرمان اینورتر دار (درایو دار) – اینورتر یا درایو با تبدیل جریان مستقیم به جریان متناوب و تنظیم فرکانس و ولتاژ خروجی، دور موتور را کنترل میکند. استفاده از اینورتر باعث بهینهسازی مصرف برق، حفاظت از موتور و افزایش طول عمر میشود. حرکت به آهستگی و بدون تکانهای ناگهانی باعث تراز دقیق کابین در برابر طبقات میشود و سطح توقف بهینهای را فراهم میکند.
مزایا و نکات کلیدی تابلو فرمان درایو دار vs دو سرعته
- راهاندازی آرام و کنترل گشتاور و فرکانس برای جلوگیری از تنشهای مکانیکی
- دقت تراز کف کابین و همسطح شدن دقیق با طبقات
- بهبود قابلیت توقف دقیق در ایستگاهها و جلوگیری از لرزشهای ناخواسته
- هزینه اولیه بالاتر در مقایسه با تابلوهای دو سرعته، با بازگشت سرمایه از طریق صرفهجویی انرژی و عمر بالای موتور
زیرساختی تابلو برق آسانسور
برای تغذیه تابلو برق آسانسور، استفاده از کابل مناسب با سطح مقطع مناسب ضروری است. معمولا کابل 5×6 میلیمتر مربع از تابلو مشاعات تا تابلو آسانسور گزینهای استاندارد است. همچنین اجرای مسیر کابلها باید به گونهای باشد که از خطوط شیشهای و کانالهای با دسترسی امن استفاده شود تا از افت ولتاژ و نویز جلوگیری شود. بهکارگیری کلید مینیاتوری با تیپ مناسب و فواصل حفاظتی مناسب در محیط تابلو ضروری است تا ایمنی در هنگام اتصال کوتاه یا نقص مدار فراهم باشد. برای روشنایی و تغذیه سایر بخشهای تابلو مانند چاهک و موتورخانه، استفاده از کلیدهای مینیاتوری با دورهای مختلف و فیوزهای مناسب توصیه میشود. رعایت نسبت سطح مقطع کابل با تجهیزات حفاظتی و اطمینان از اینکه کابل داخلی تابلو با سایز مورد نیاز همسان است، از نکات حیاتی طراحی است.
کنترل و اتوماسیون آسانسور: پروتکلها و توپولوژی
در طراحی مدرن، اتوماسیون و توزیع انرژی از طریق پروتکلهای ارتباطی مدرن مانند CAN-OPEN امکانپذیر میشود. این رویکرد امکان مانیتورینگ دقیق، تشخیص موقعیت کابین و مدیریت ایمنی را به همراه دارد. در کنار آن، استفاده از ماژولهای امنیتی و نمایشگرهای کنترلی برای مدیریت و نظارت دقیق سیستم مناسب است. از طریق طراحی صحیح، میتوان امنیت را افزایش داد، هزینههای نگهداری را کاهش داد و پایداری عملکرد را در شرایط مختلف تضمین کرد. کابلکشی مناسب از تابلو مشاعات تا تابلو آسانسور با رعایت استانداردها و نیازهای بار مصرفی، نقش بسزایی در عملکرد پایدار دارد.
نکات طراحی ایمنی و استانداردها
- هماهنگی با استانداردهای ملی ساختمان و مشخصات تابلو برق آسانسور
- استفاده از قطعات با کیفیت و معتبر برای کنتاکتور، مینیاتوری، فیوز و ترمینالها
- طراحی دقیق مدار روشنایی و چاهک با قابلیت خاموش و روشن شدن از موتورخانه و چاهک
- انتخاب نوع تابلو فرمان مناسب با نیاز سرعتی و کاربری (دو سرعته یا درایو دار)
- حفظ ایمنی در برابر اتصال کوتاه از طریق کلیدهای حفاظتی و سیمکشی متناسب با قابلیت تحمل بار
جمعبندی
تابلو برق و تابلو فرمان آسانسور بهعنوان قلب سیستم حرکت و ایمنی، نقش حیاتی در عملکرد ایمن و کارآمد دارند. انتخاب بین تابلو فرمان دو سرعته یا اینورتر دار باید بر اساس نیازهای پروژه، هزینههای عملیاتی و هدف از بهبود پایداری و مصرف انرژی انجام شود. با رعایت استانداردهای برق صنعتی، طراحی دقیق کابلکشی و استفاده از قطعات باکیفیت، میتوان تجربهای امن، روان و اقتصادی از استفاده از آسانسور فراهم کرد.
پرسشهای متداول
- کارتریج و سطح مقطع کابل برای تابلو آسانسور باید چگونه باشد؟ – معمولاً از کابل حداقل 6×5 میلیمتر مربع استفاده میشود تا تأمین انرژی و جریان حفاظتی بهخوبی پاسخگو باشد.
- آیا میتوان از کانال شافت برای عبور همه مدارات استفاده کرد؟ – خیر، استفاده از کانال شافت برای مدارهای مجاز مخصوص به آسانسور باید جدا باشد و دیوار حامل کابلها نباید بهعنوان مسیر عبور کابل استفاده شود مگر با دیوار بتنی یا آجر با ضخامت مناسب و جداسازی مسیرها.
- مزیت اصلی تابلو فرمان اینورتر دار چیست؟ – نرمسازی حرکت، کاهش تنشهای مکانیکی، صرفهجویی انرژی و دقت بیشتر در توقف و همسطح شدن با طبقات.
