مقدمه
خازن یکی از قطعات کلیدی در مدارهای الکتریکی است که وظیفه اصلی آن ذخیره و آزادسازی انرژی در زمان مناسب است. برای طراحی و اجرای سیستمهای برق صنعتی، انتخاب ظرفیت خازن مناسب و نحوه اتصال آن به مدار از اهمیت بالایی برخوردار است. در این مقاله به طور روشن و عملی به مفاهیم ظرفیت خازن، عواملی که روی آن تاثیر میگذارند و نحوه محاسبه ظرفیت خازن برای انواع خازن میپردازیم تا مهندسان، تکنسینها و علاقهمندان به حوزه برق بتوانند تصمیمهای بهتری بگیرند.
ظرفیت خازنی و مفهوم آن
ظرفیت خازن با نماد C اندازهگیری میشود و واحد آن فاراد است. ظرفیت نشان میدهد خازن چه مقدار بار الکتریکی را میتواند با ولتاژ مشخصی در خود ذخیره کند. فرمول پایه به شکل C = Q / V است، که در آن Q مقدار بار ذخیرهشده و V اختلاف پتانسیل بین دو صفحه است. در عمل، به دلیل مقادیر بزرگ فاراد، از واحدهای کوچکتری مانند میکروفاراد، نانوفاراد و پیکوفاراد استفاده میشود.
عوامل مؤثر بر ظرفیت خازن
- مساحت صفحات خازن: هرچه سطح صفحات بزرگتر باشد، ظرفیت بیشتر است.
- دیالکتریک یا ماده عایق: ضریب دیالکتریک ماده بین صفحات تعیینکننده ظرفیت است. هرچه ثابت دیالکتریک بالاتر باشد، ظرفیت نیز افزایش مییابد.
- فاصله بین صفحات: رابطه معکوس با ظرفیت دارد؛ هرچه فاصله کمتر باشد، ظرفیت افزایش مییابد.
- نوع خازن و کاربرد آن: خازنها از مواد گوناگون مثل سرامیک، کاغذ، پلیپروپیلن و غیره ساخته میشوند و هر کدام دامنههای ولتاژ و پایداری متفاوتی دارند.
انواع اتصال خازنها: سری و موازی
گاهی برای رسیدن به هدفی مانند افزایش ظرفیت کل یا رسیدن به ولتاژ قابل تحمل بالاتر، چند خازن را به هم متصل میکنیم. دو روش رایج اتصال، موازی و سری است:
اتصال موازی
در این حالت، همه پایانههای مثبت به یکدیگر و همه پایانههای منفی نیز به یکدیگر وصل میشوند. ولتاژ دو سر خازنها یکسان است و ظرفیت معادل برابر با مجموع ظرفیتهای خازنها است. این روش برای افزایش ظرفیت کل مدار مناسب است.
اتصال سری
در اتصال سری، خازنها پشت سر هم قرار میگیرند و ولتاژ بین خازنها تقسیم میشود. ظرفیت معادل برابر با کمتر از کوچکترین خازن است. از این روش زمانی استفاده میشود که هدف افزایش ولتاژ قابل تحمل مجموعه خازنها باشد و ظرفیت کمتری مدنظر است.
نحوه محاسبه ظرفیت خازن برای انواع خازن
خازنها از نظر هندسی به سه دسته اصلی تقسیم میشوند: خازن تخت، خازن استوانهای و خازن کروی. برای هر دسته فرمول محاسبه ظرفیت با ساختار آنها تفاوت دارد. در ادامه به صورت ساده و قابل استفاده، فرمولهای پایه را بررسی میکنیم.
خازن تخت
خازن تخت از دو صفحه رسانا با وجود یک ماده دیالکتریک بین آنها تشکیل شده است. فرمول پایه به شکل زیر است: C = ε · A / D – ε: ثابت دیالکتریک ماده بین صفحات؛ – A: مساحت صفحات (متر مربع); – D: فاصله بین صفحات (متر).
خازن استوانهای
خازن استوانهای از دو استوانه هممحور ساخته میشود. فرمول به شکل زیر است: C = (2π · ε · L) / ln(b / a) که در آن: – L طول استوانه; – a شعاع داخلی استوانه داخلی؛ – b شعاع داخلی استوانه خارجی. برای مثال، اگر فضای بین دو استوانه از هوا باشد، مقادیر را جایگذاری و مقدار ظرفیت را بهدست میآوریم.
خازن کروی
خازن کروی از دو کره رسانای هممرکز تشکیل شده است. فرمول ظرفیت به شکل زیر است: C = 4π · ε · a · b / (b − a) که در آن: – a: شعاع کره داخلی؛ – b: شعاع کره خارجی.

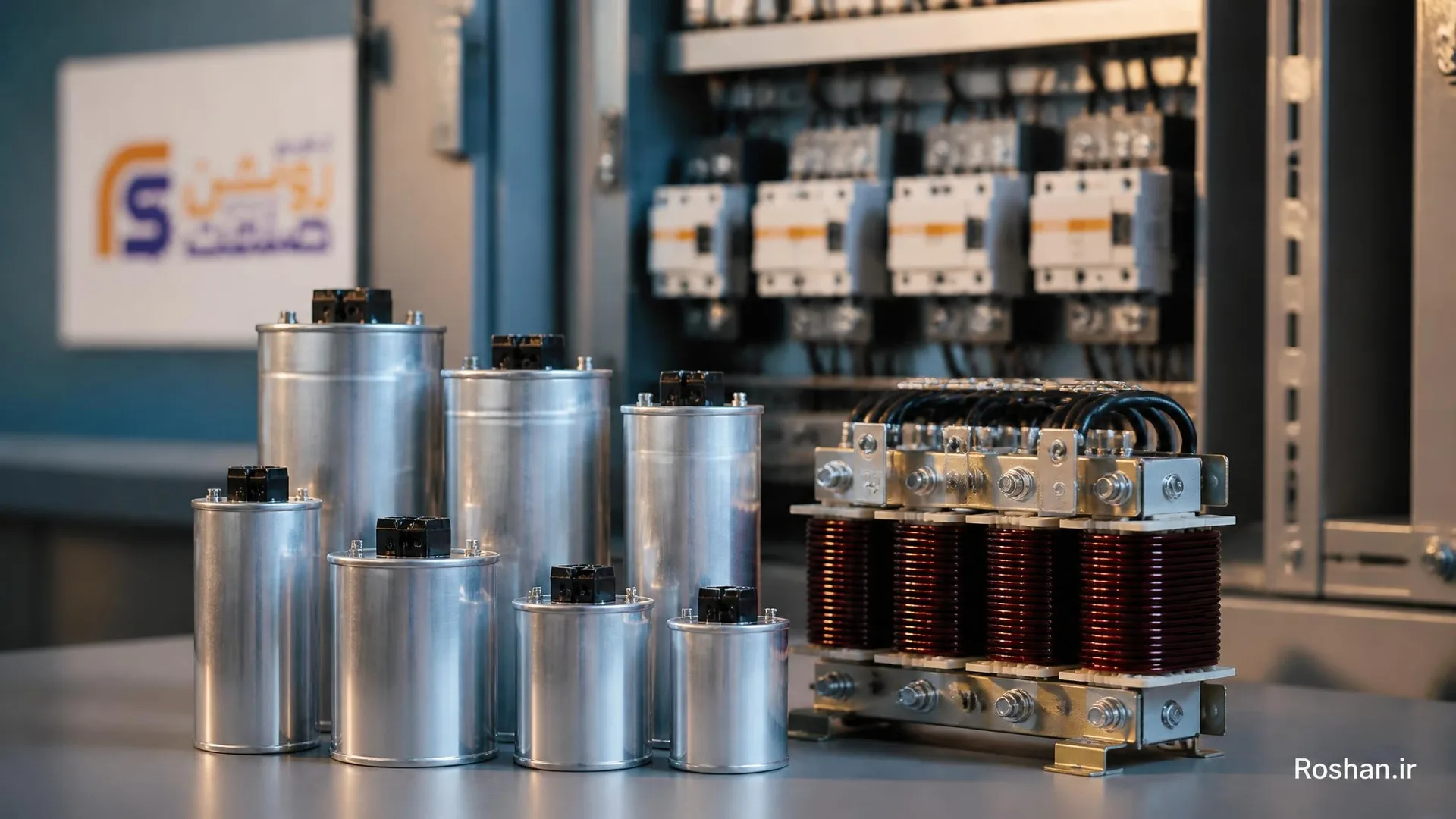

بانک خازنی و کار با ضریب توان
در صنایع، معمولاً با کمک بانک خازنی ضریب توان سیستمهای قدرت را بهبود میدهند تا مصرف انرژی بهینهتر شود و پایداری شبکه افزایش یابد. محاسبه دقیق ظرفیت کل بانک خازنی و نحوه اتصال سری و موازی بین اجزا بانک، از نکات کلیدی طراحی است. همچنین در برخی موقعیتها، ESR و سایر پارامترهای پزوتعامل با ظرفیت خازن بر عملکرد مدار تأثیر میگذارند که باید در نظر گرفته شوند.
مثالهای کاربردی ساده
- فرض کنید دو خازن تخت با مساحتهای A1 و A2 و فاصله D در مدار دارید. اگر هر دو با دیالکتریک مشابه باشند و بهطور موازی وصل شوند، ظرفیت معادل برابر با C1 + C2 است که میتواند به سادگی محاسبه شود.
- برای افزایش ولتاژ تحملپذیر مجموعه، میتوانید دو خازن با ولتاژ کار بالاتر را بهصورت سری وصل کنید تا ولتاژ کل افزایش یابد و ظرفیت کل کمتر از کوچکترین ظرفیت باشد.
جمعبندی
انتخاب ظرفیت خازن و نحوه اتصال آنها در بانک خازنی، مستقیماً به نیاز مدار، ولتاژ کاری و هدف از بهبود ضریب توان بستگی دارد. با درک مفهومی از عوامل مؤثر بر ظرفیت و کاربردهای خازنها، مهندسین می توانند تصمیمهای دقیقتری بگیرند و پایداری و کارایی سیستمهای صنعتی را افزایش دهند.
