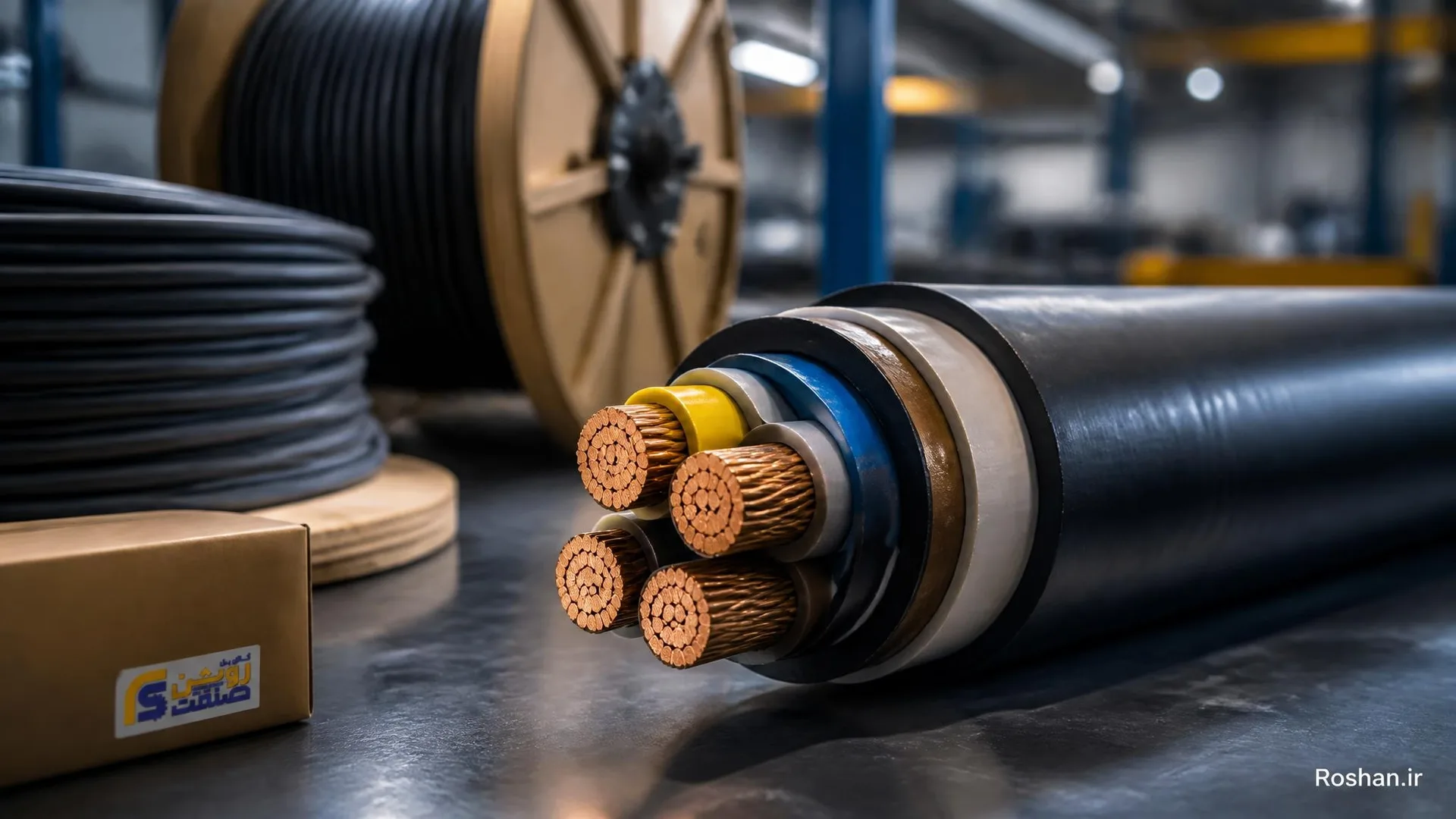

روش انتخاب کابل برق صنعتی و نکات مهم آن

مقدمه

در تجهیزات برق صنعتی، کابل نقش حیاتی در انتقال انرژی دارد. انتخاب کابل مناسب فقط به اندازه مقطع زیاد نیست؛ بلکه باید به عوامل مختلفی مانند مقدار جريان، افت ولتاژ، شرایط محیطی و هزینه های طولانی مدت توجه کرد. در این مقاله به روش انتخاب کابل برق صنعتی می‌پردازیم و نکات عملی برای اجرا در پروژه‌های روشنایی، تابلو برق و تجهیزات پیمانکاری را بررسی می‌کنیم.

نکته‌های کلیدی در انتخاب کابل

قابل اعتماد بودن جريان مصرفی: جريان مصرفی نباید از جريان مجاز کابل بیشتر شود. در آینده همواره فرصت توسعه در نظر گرفته شود تا تغییرات آتی بدون مشکل عمل کند.
افت ولتاژ: افت ولتاژ نباید از حد مجاز فراتر رود، زیرا می‌تواند به عملکرد صحیح دستگاه‌ها لطمه بزند و به برخی تجهیزات آسیب بزند.
هزینه و سطح مقطع: سطح مقطع کابل با توجه به تلفات و نرخ حرارت محاسبه می‌شود و باید بین هزینه و کارایی تعادل ایجاد کند.
پوشش و محیط نصب: کابل با پوشش مناسب انتخاب شود تا با شرایط محیطی مانند هوای آزاد، خاک، حرارت و رطوبت سازگار باشد.

روش محاسبه جریان مصرفی و جريان مجاز کابل

برای تعیین جریان مصرفی و سپس جريان مجاز کابل، از روابط پایه استفاده می‌کنیم. در شبکه با یکی از دو حالت تک فاز یا سه فاز، جريان به صورت زیر است:

شبکه تک‌فاز : I = P / V
شبکه سه‌فاز : I = P / (√3 × V × PF)

در این روابط:

P توان مصرفی به وات
V ولتاژ به ولت
PF ضریب توان

برای مثال، اگر یک موتور سه‌فاز با ولتاژ 380 ولت و توان 18.4 کیلووات و PF برابر 0.85 داشته باشیم، جریان برابر است با I = 18400 / (√3 × 380 × 0.85) ≈ 32.9 A.

ضرايب تصحيح جريان و تعيين جريان مجاز کابل

برای تبدیل جريان مصرفی به جريان مجاز کابل، باید از ضرايب تصحيح جريان استفاده کنیم. رابطه به شکل زیر است:

Ic = I / F یا به صورت دقیق‌تر Ic = جريان مجاز کابل و I جريان مصرفی، F حاصلضرب ضرايب تصحيح است.

ضرايب تصحيح به عوامل مختلفی مانند دمای محیط، فواصل کابل‌های مجاور و نوع نصب بستگی دارند و در جداول مربوطه آمده‌اند.

افت ولتاژ کابل و نحوه محاسبه آن

افت ولتاژ به صورت درصد بیان می‌شود. برای محاسبه افت ولتاژ در یک کابل مشخص، ضریب افت ولتاژ مربوط به آن را از جدول مربوطه پیدا کرده و از رابطه زیر استفاده می‌کنیم:

%V/V = (∆V / V) × 100

در محاسبات افت ولتاژ معمولاً حداکثر درصد افت ولتاژ 3 درصد در نظر گرفته می‌شود. با افزایش سطح مقطع، ضریب افت ولتاژ کاهش یافته و افت ولتاژ کمتر می‌شود، هرچند هزینه کابل نیز بالاتر می‌رود.

جدول‌ها و نکات کاربردی برای طراحی کابل

ضریب تصحيح جريان کابل‌ها در خاک و هوا و با در نظر گرفتن دمای محيط استفاده می‌شود (جدول‌های مربوطه را مرجع قرار دهید).
ضریب تصحيح جريان کابل‌های مجاور هم به فاصله و تعداد کابل‌های مجاور بستگی دارد.
افت ولتاژ سه فاز و تک فاز با استفاده از جداول ضریب و طول کابل قابل محاسبه است. معمولاً به ازای هر سطح مقطع، ضریب‌های مربوطه در جدول‌ها وجود دارد.

کنتور و نقش کابل در پیکربندی کنتور با مصرف‌کننده

کنتور تنها انرژی مصرف‌شده را اندازه نمی‌گیرد، بلکه نیازمند کابل مناسب برای انتقال انرژی تا مصرف‌کننده است. عوامل مؤثر عبارت‌اند از:

تک‌فاز یا سه‌فاز بودن مصرف‌کننده
ولتاژ پایین‌تر در مدار ثانویه ترانسفورماتورهای توزیع
حداکثر جريان عبوری (آمپر مصرفی)
فاصله تا محل انشعاب

برای انشعاب‌های تک‌فاز، جریان‌های رایج 15 تا 32 آمپر است و فاصله مجاز کابل‌ها با مقاطع مختلف باید محاسبه شود تا افت ولتاژ و دمای سیم‌ها کنترل شود.

انتخاب کابل برای موتورهای الکتریکی سه‌فاز

بیشترین مصرف برق در صنعت از موتورهای سه‌فاز است. برای این کابل‌ها از دو منظر می‌توان اقدام کرد: ظرفیت آمپری و افت ولتاژ مجاز. جریان نامی موتور سه‌فاز با فرمول زیر محاسبه می‌شود:

I = P / (√3 × V × η × K)

که P توان موتور، V ولتاژ خط، η راندمان، K ضریب قدرت است. با توجه به شرایط محیطی و طول کابل، سطح مقطع مناسب برای موتور را مشخص می‌کنیم تا افت ولتاژ در محدوده مجاز باقی بماند.

انتخاب کابل مناسب برای پمپ‌های آب

برای پمپ‌های آب، باید به توان مصرفی، ولتاژ و افت ولتاژ توجه ویژه‌ای داشت تا عملکرد صحیح و ایمنی سیستم حفظ شود. کابل با روکش مقاوم برای محیط‌های خشک یا مرطوب و با سطح مقطع مناسب انتخاب می‌شود تا گرمای اضافی ایجاد نشود و مقاومت در برابر رطوبت حفظ شود.

سوالات متداول

روش کلّي انتخاب کابل برق چیست؟
جريان مصرفی نباید از جريان مجاز کابل بیشتر شود، در نظر گرفتن طرح‌های آینده، و کنترل افت ولتاژ از جمله نکات اصلی است.
فرمول محاسبه افت ولتاژ کابل چیست؟
افت ولتاژ معمولاً بر حسب درصد است. برای محاسبه از جدول ضریب افت ولتاژ و روابط مربوط استفاده می‌شود: %V/V = (∆V / V) × 100، و معمولاً حداکثر 3 درصد در نظر گرفته می‌شود.

جمع‌بندی

انتخاب کابل برق صنعتی فرآیندی است که نیازمند دقت در محاسبات جريان مصرفی، افت ولتاژ، دمای محیط و هزینه کل است. با در نظر گرفتن این نکات و استفاده از جداول معتبر، می‌توانید کابل با کیفیت و ایمنی بالا برای تابلوهای برق، روشنایی، موتورهای سه‌فاز و پمپ‌های آب انتخاب کنید تا عملکرد پایدار و طول عمر بالا را تضمین کنید.
