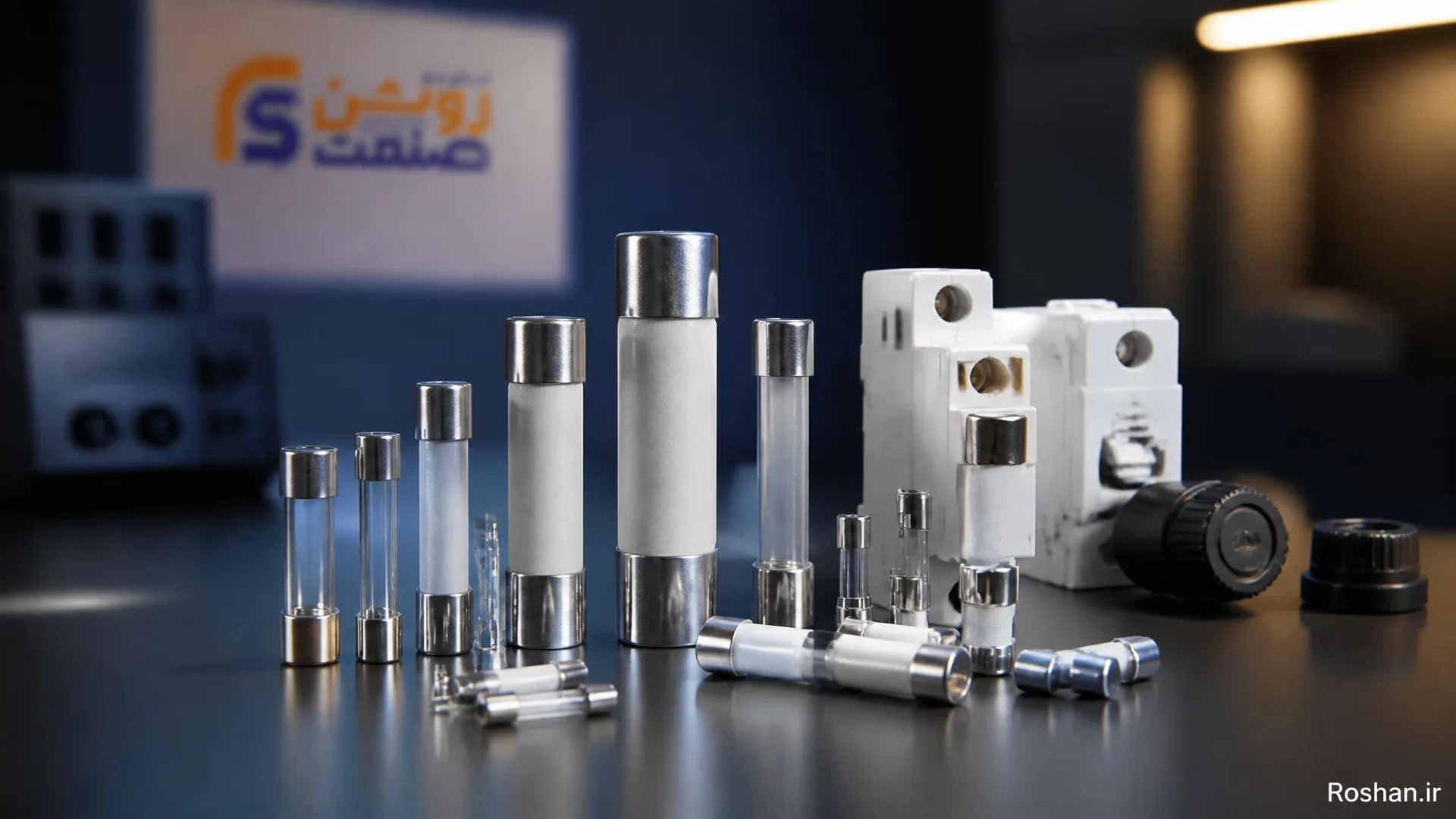

فیوز مینیاتوری چیست و چه نقشی دارد؟
فیوز مینیاتوری یا کلید مینیاتوری که از آن با نام MCB نیز یاد میشود، یکی از تجهیزات حفاظتی است که برای قطع مسیر برق در صورت وجود اضافه جریان یا اتصال کوتاه به کار میرود. وظیفه اصلی این وسیله، حفاظت کابلها، موتورهای کوچک، تجهیزات الکترونیکی و کل مدارهاست تا در مواقع خطر به سرعت قطع جریان انجام شود.
مکانیزم حفاظتی فیوز مینیاتوری
دو مکانیزم اصلی در عملکرد فیوز مینیاتوری وجود دارد:
- اضافه بار یا بار اضافی: با عبور جریان بیش از مقدار نامی در مدت زمان مشخص، عنصر حرارتی درون MCB گرم میشود و باعث باز و بسته شدن کنتاکتها میشود تا مدار قطع گردد.
- اتصال کوتاه یا Short circuit: در این حالت جریان به صورت مغناطیسی تشخیص داده میشود و فورا مدار قطع میگردد تا آسیب به مدار کاهش یابد.
انواع فیوز مینیاتوری بر اساس ساختار و عملکرد
فیوزهای مینیاتوری از نظر ساختار و کارکرد به دستههای مختلفی تقسیم میشوند که هر کدام برای کاربرد خاصی مناسب هستند:
-
فیوز مینیاتوری فست-کار یا تندکار: نسبت به اضافه بار پاسخ سریعتری دارد و برای مدارهای حساس یا بارهای پرنشاط مناسب است. در استانداردهای بینالمللی با علامتهای مختلفی شناخته میشود اما معمولاً برای کاربردهای سریع قطع استفاده میشود.
-
فیوز مینیاتوری کندکار: واکنش آرامتری نسبت به عبور جریان غیر مجاز دارد اما در برابر اضافه بار تا حدودی سریع عمل میکند و در برابر اتصال کوتاه نیز سریع است. برای مدارهای حساس که به قطع آرامتر نیاز دارند، مناسب است.
تیپهای رایج فیوز مینیاتوری
تیپهای رایج فیوز مینیاتوری نشاندهنده رفتار دقیق آنها در مواجهه با اضافه جریان و اتصال کوتاه است. در ادامه به متداولترین تیپها اشاره میکنیم:
- تیپ A: برای کارهای آزمایشگاهی و سیستمهایی که به قطع دقیق و حساس نیاز دارند، معمولا جریانهای 2 تا 3 برابر جریان نامی مدار را قطع میکند.
- تیپ B: مناسب روشنایی، پریزها و کاربردهای خانگی است. در اضافه بار 3 تا 5 برابر جریان نامی را قطع میکند و جزو فیوزهای سریع است.
- تیپ C: برای موتورهای کوچک و تجهیزات با جابهجایی جریان راهاندازی، مانند پمپها و کولرهای گازی، کاربرد دارد. معمولا در حالت اضافه بار 5 تا 10 برابر جریان نامی قطع میکند.
- تیپ D: بیشتر در کاربردهای صنعتی با جریان راهاندازی بالا استفاده میشود، مانند بانکهای خازنی یا ترانسفورماتورها. افت ولتاژ یا اضافه بار شدید را قطع میکند و زمان قطع آن نسبت به تیپهای دیگر طولانیتر است.
- تیپ K: نسبت به اضافه بار حساستر است و برای موتورهای تحت بار سبک مناسب است. قطع در زمان محدود و با دقت مناسب انجام میشود.
- تیپ Z: سریعترین پاسخ را دارد و برای مدارهای حساس و نیمههادیها استفاده میشود. عملکرد آن در کمتر از زمان بسیار کوتاهی قطع میشود.
فیوز مینیاتوری بر اساس تعداد پل (فاز و پل یا فاز)**
سازمانبندی فیوزها بر اساس تعداد پل به سه یا چهار پل نیز تقسیم میشود تا با فازهای مختلف برق سازگار باشد:
- فیوز تکپل: برای برق تک فاز استفاده میشود.
- دوپل: فاز و نول را میگیرد.
- سهپل: برای برق سهفاز و بدون نول.
- چهارپل: برای سهفاز با نول اضافی طراحی شده است تا حفاظت کاملتری ارائه دهد.
نکات مهم در انتخاب فیوز مینیاتوری
برای انتخاب درست فیوز مینیاتوری باید به نکات زیر توجه کرد:
- امپراژ یا جریان نامی باید از جریان مصرفی دستگاه بالاتر باشد تا فیوز بتواند در مقابل اضافه بار مدار را قطع کند.
- برای کاربردهای خانگی و اداری، نوع و رنج فیوز با سطح مقطع سیم و مقدار جریان عبوری همخوانی داشته باشد.
- در انتخاب باید به محیط و دمای کارگاه نیز توجه کنید تا دمای محیط روی مشخصات فیوز اثر نگذارد.
- در مدارهای حساس به قطع سریع، از تیپهای Z یا A با پاسخ سریعتر استفاده کنید.
چرا فیوز مینیاتوری قطع میکند و چرا قطع نمیکند؟
فیوز مینیاتوری به هر دلیل قطع میکند تا از خطرات احتمالی جلوگیری شود. اما گاهی هم ممکن است فیوز قطع نشود، که مسائلی مانند فرسودگی یا اتصال جرم در مسیر یا استفاده از فیوز با آمپر نامناسب موجب این مشکل میشود. در چنین وضعیتی باید با بررسی دقیق مدار، سطح مقطع سیم، و با تستهای صحیح، فیوز مناسب و کارآمد را جایگزین کرد.
خلاصه و نتیجهگیری
فیوز مینیاتوری یکی از عناصر حیاتی حفاظت الکتریکی است که با تشخیص اضافه بار و اتصال کوتاه از آسیب دیدن مدارها جلوگیری میکند. با درک دقیق انواع تیپها و نحوه عملکرد آنها میتوانید انتخاب بهتری برای پروژههای صنعتی، ساختمانی یا خانگی خود داشته باشید و امنیت و پایداری سیستم برقی را افزایش دهید.
