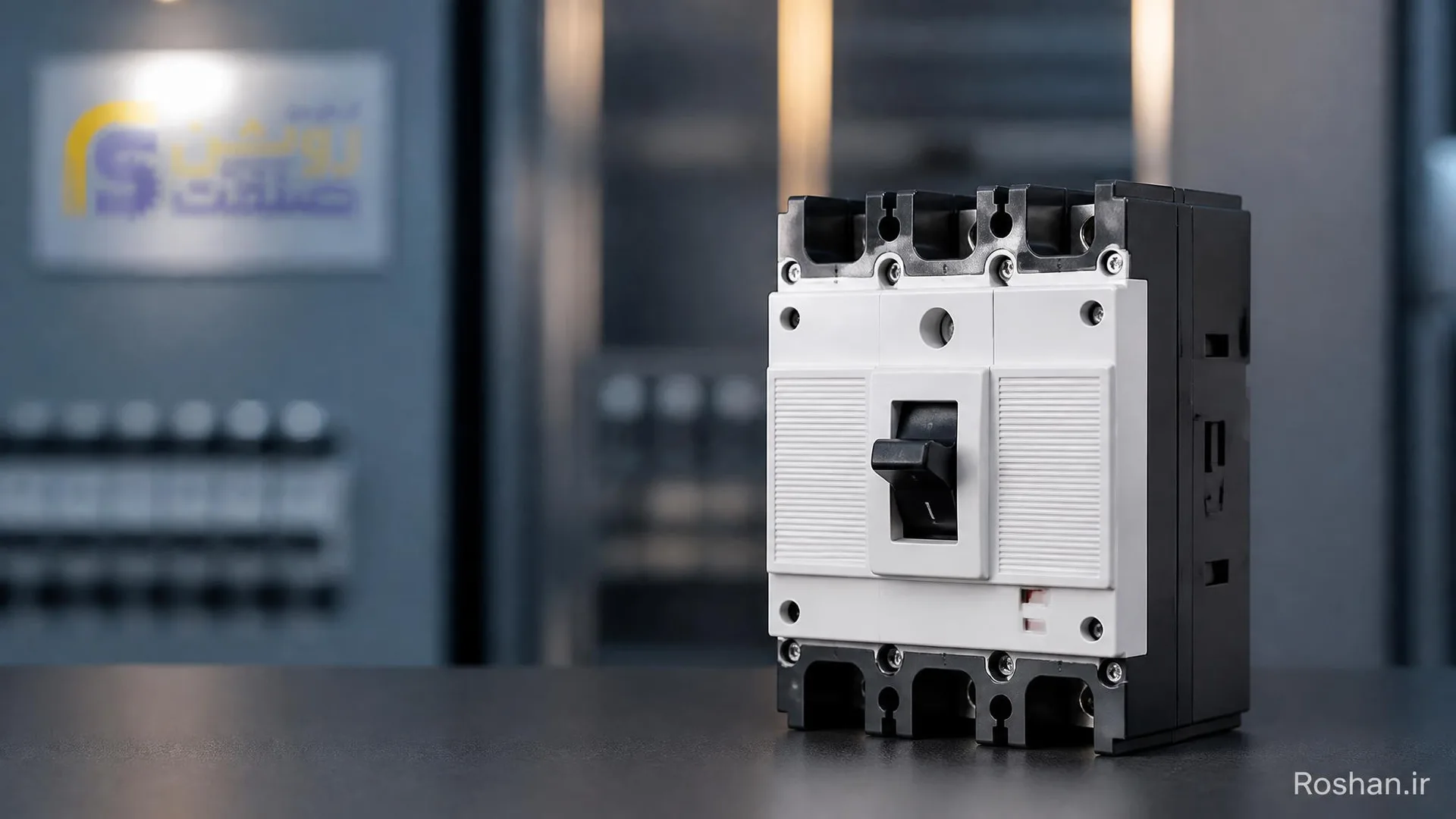

معرفی کلید اتوماتیک یا MCCB و نقش آن در حفاظت مدار
کلید اتوماتیک که به نام MCCB نیز شناخته میشود، یک وسیله حفاظتی ضروری در تابلوهای برق صنعتی است. این کلید با قطع خودکار جریان در مقابل اضافه بار و اتصال کوتاه، از تجهیزات و مدارها در برابر آسیبهای ناشی از نوسانات برق محافظت میکند. MCCBها با طراحیهای مختلف و دامنههای جریانی گوناگون، امکان استفاده در کاربردهای مختلف را فراهم میکنند تا ایمنی و پایداری شبکه برق ارتقا یابد.
ساختار داخلی MCCB و نحوه کارکرد
کلید اتوماتیک درون خود شامل دو بخش کلیدی است: رلههای حرارتی برای حفاظت در برابر اضافه بار و رلههای مغناطیسی برای حفاظت در برابر اتصال کوتاه. با وقوع اضافه بار یا اتصال کوتاه، این رلهها به سرعت عمل میکنند و مدار را قطع میکنند تا از آسیبهای احتمالی جلوگیری شود. در برخی مدلها از رلههای هوشمند یا الکترونیکی هم برای کنترل دقیقتر استفاده میشود.
انواع MCCB از نظر طراحی
- مقاوم در برابر اضافه جریان که برای مدارهای با بارهای بالا مناسب است.
- قابل تنظیم که با پیچ تنظیم میتوان جریان مجاز عبوری را تغییر داد و انعطاف بیشتری در طراحی تابلو فراهم کرد.
محدوده جریان و پارامترهای کلیدی MCCB
پارامترهای کلیدی که هنگام انتخاب MCCB باید به آنها توجه کرد عبارتند از:
- In یا جریان نامی کلید: جریانی است که کلید معمولاً میتواند در حالت پایدار تحمل کند.
- Im یا جریان اتصال کوتاه، معمولاً بین 5 تا 10 برابر جریان نامی است که کلید قادر به تشخیص و قطع آن است.
- Icu حداکثر توان قطع در زمان اتصال کوتاه بدون آسیب دیدگی مدار یا خود کلید.
- Uc ولتاژ نامی کلید که معمولاً فاز به فاز سیستم را مشخص میکند.
- Ui حداکثر ولتاژ قابل تحمل کلید در سیستم، قبل از هرگونه آسیب.
مزایای استفاده از MCCB در تابلوهای برق
- قطع مدار به محض بروز نوسانات یا برگشت جریان نامناسب، جلوگیری از آسیب تجهیزات
- امکان استفاده مجدد سریع پس از قطع مدار و بازگشت شرایط امن
- امکان کنترل وضعیت کلید از راه دور یا با کنتاکت کمکی برای اتاق فرمان
- وجود واحد محدودکننده جریان برای افزایش توان قطع در مواقع ضروری
پارامترهای جانبی و نکات خرید MCCB
هنگام خرید MCCB توجه به برخی نکات ضروری است تا انتخابی دقیق و مطمئن داشته باشید:
- نوع بدنه و ابعاد مناسب با فضای تابلو برق شما
- جنس بدنه و مقاومت حرارتی مناسب برای محیط کاری
- امکان تنظیم جریان نامی و وجود پیچ تنظیم در محصول قابل تنظیم
- وجود رلههای کمکی برای کنترل وضعیت کلید در اتاق فرمان
نمایش ویژگیها روی بدنه و نکتههای فنی
روی قاب کلید اتوماتیک معمولاً مشخصات کلیدی درج میشود: In، Im، Icm، Icu، Ui، Uc و سایر نشانگرها که به شما کمک میکند برای طراحی تابلو برق، انتخاب دقیقتری داشته باشید. در مدلهای قابل تنظیم میتوانید با استفاده از پیچ تنظیم، رنج جریان مجاز را تغییر دهید تا با نیاز پروژه همسو شود.
جمعبندی و نکات اجرایی
کلید اتوماتیک یا MCCB یکی از اصولیترین و حیاتیترین قطعات ایمنی در سیستمهای برق صنعتی به شمار میرود. با انتخاب درست MCCB با مقدار جریان مناسب و تعیین مدل مناسب برای محیط کاری، میتوانید حفاظت موثری از تجهیزات، کابلها و تابلوهای برق خود به عمل آورید. برای مشاوره دقیق و انتخاب محصول مناسب، با تیم تخصصی ما در ارتباط باشید تا بهترین گزینه با بهترین نرخ و گارانتی ارائه گردد.
