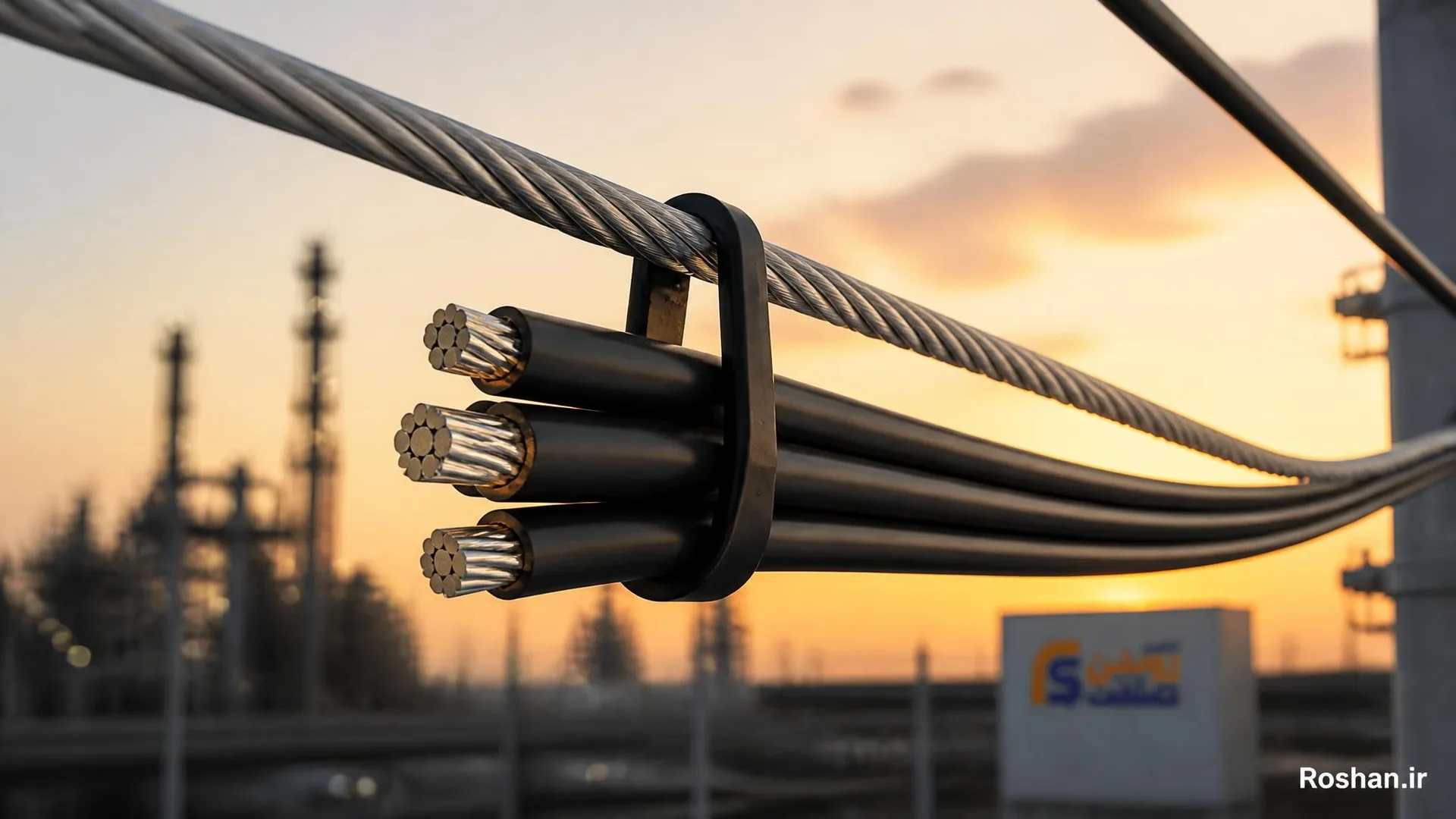

کابل خودنگهدار چیست و چرا از آن استفاده میشود؟
کابل خودنگهدار دستهای از کابلهای قدرت است که با روکش عایق و نگهدارنده داخلی، روی دکلها و پایههای توزیع برق نصب میشود. این گونه کابلها با هادیهایی از جنس آلومینیوم ساخته میشوند و عموماً برای انتقال نیرو در خطوط هوایی فشار ضعیف و متوسط به کار میروند. استفاده از کابل خودنگهدار میتواند به کاهش خطرات اتصالی، افزایش ایمنی و کاهش هزینههای نصب و نگهداری کمک کند.
انواع کابل خودنگهدار بر اساس ولتاژ و کاربرد
کابلهای خودنگهدار به دو دسته اصلی تقسیم میشوند: فشار ضعیف و فشار متوسط. هر کدام با ویژگیهای مشخص برای کاربردهای مختلف طراحی شدهاند.
-
کابل خودنگهدار فشار ضعیف
این دسته برای ولتاژهای تا حدود 1 کیلوولت طراحی شده و به صورت تکفاز یا سهفاز در شبکههای توزیع خانگی و صنعتی کوچک استفاده میشود. مقطعهای متداول این کابلها در ایران به روشهای مختلف نامگذاری شدهاند و دارای چند رشته فاز، نول و گاهی یک رشته روشنایی هستند. عایق این کابلها معمولاً از پلیاتیلن شبکهای (XLPE) یا مواد مشابه است تا در برابر تابش UV و کشش و سایش مقاوم باشد.
-
کابل خودنگهدار فشار متوسط
این کابلها معمولاً به دور یک نگه دارنده لخت پیچیده میشوند و در خطوط هوایی با ولتاژهای تا 20 کیلوولت یا بیشتر استفاده میشوند. در ساختار این کابلها هادیهای آلومینیومی با پوششهای نیمهرسانا، عایق XLPE و یک سیم نگهدارنده فولادی یا آلومینیومی وجود دارد. کاربرد اصلی این کابلها در خطوط انتقال و توزیع با فاصله از ایستگاهها است تا تابش مستقیم نور خورشید و شرایط محیطی را تحمل کنند.
ساختار و اجزای کابل خودنگهدار فشار ضعیف
در بدنه کابل فشار ضعیف، هادی فاز و روشنایی بهصورت رشتههای تابیده وجود دارد و به همراه هادی نول و نگه دارنده، ترکیبی مستحکم را میسازد. نکتههای کلیدی در این ساختار عبارتند از:
- هادی: عموماً از آلومینیوم با روشی خاص به صورت چند رشتهای شکل میگیرد تا استحکام و انعطافپذیری لازم را فراهم کند.
- عایق: عایق از پلیاتیلن شبکهای است که با روشهای صنعتی به دور هادی کشیده میشود تا میدانهای الکتریکی و شرایط محیطی را کنترل کند.
- غلاف بیرونی: روکش مقاوم در برابر اشعه UV و شرایط آب و هوایی که دوام طولانی مدت را تضمین میکند.
- سیم نگه دارنده: معمولاً از جنس فولاد گالوانیزه یا آلیاژهای مناسب ساخته میشود تا کابل را به تیر یا پایه نگه دارد و از لرزش و حرکت ناخواسته جلوگیری کند.
مزایای استفاده از کابل خودنگهدار
استفاده از کابل خودنگهدار در مقایسه با خطوط هوایی لخت مزایای قابل توجهی دارد:
- کاهش انشعابات غیر مجاز و افزایش زیبایی منظر شهری
- ایمنی بالاتر در اتصال کوتاه و حوادث خطرناک
- امکان نصب در فضاهای کوچک و روی تیرهای کوتاهتر
- کاهش هزینههای نصب و نگهداری به دلیل وجود عایق و کاستن از نیاز به مقرههای متعدد
- امکان مدیریت بهتر تلفات و کاهش شاخهزنی درختان نزدیکی خطوط
- امکان ترکیب خدمات مختلف مانند فیبرنوری یا خطوط تلفن روی یک پایه واحد
معایب و نکات مهم در نصب
هر فناوری مزایا و محدودیتهایی دارد. برخی از معایب و نکات مهم به شرح زیر است:
- ترمیم کابلهای خودنگهدار طولانی و نیاز به تجهیزات مخصوص دارد
- ممکن است در معرض تابش آفتاب و شرایط آبوهوایی آسیب ببیند
- در برخی موارد، اتصال شبکههای مسی و کابلهای خودنگهدار نیاز به دقت و بررسی فنی دارد
مراحل کلیدی کابلکشی با کابل خودنگهدار
برای اجرای کابل خودنگهدار، مراحل زیر باید با رعایت استانداردها و توسط متخصصان انجام شود:
- نصب پایههای برق در ابتدای مسیر کابل
- اندازهگیری و مشخص کردن طول لازم کابل بر اساس مسیر و تیرها
- تعیین نوع کابل (تکفاز یا سهفاز) بر اساس مصرف منطقه
- اتصال نهایی با کلمپها و اتصالدهندهها و بسته شدن کلمپ انتهایی
جمعبندی
کابل خودنگهدار به دلیل روکش عایق قوی، سیم نگه دارنده و طراحی مناسب برای خطوط هوایی، گزینهای جذاب برای توزیع برق در پروژههای صنعتی و شهری است. این کابلها با کاهش هزینههای نصب، افزایش ایمنی و امکان راهاندازی در فضاهای محدود، میتوانند نقش مهمی در بهبود کارایی شبکههای برق ایفا کنند. با انتخاب درست نوع کابل، اندازه سطح مقطع مناسب و اجرای دقیق مراحل نصب، میتوانید از مزایای این فناوری به طور کامل بهرهمند شوید.
